Fighter en proceso.
Que tal amigos, hace tiempo que no publico nada en esta seccion y hace un par de semanas comence con este cuchillo y me tome el trabajo de sacarle fotos a parte del proceso. El cuchillo estara hecho en acero damasco de 240 capas de 15n20 y 5160.
La idea es hacer algo asi
Arrancamos con 8 planchuelas de 5160 de 3,8 mm de espesor y 7 chapas de 15n20 de 1,2 mm de espesor las cuales limpiamos bien, y apretamos en la morsa para hacer unas costuras de soldadura y de ahí al kerosene
Metemos en el horno para caldear
A la prensa
Estiramos el material
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Seguimos estirando
Bueno, tratamos de dejar el material estirado lo mas derecho posible y dividimos en 4 partes iguales
Aca se pueden ver las primeras 15 capas de acero
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Rectificamos cada una de las cuatro partes iguales en las que cortamos el material
Aca estan las cuatro con 15 capas cada una
Apilamos y encapsulamos con soldadura
Al horno nuevamente
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
A la prensa
Estiramos como en el paso anterior
Medimos dividimos en 4 parte que tienen 60 capas de acero cada una
Rectificamos nuevamente cada una por separado
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Nuevamente las cuatro encapsuladas y al horno
Estirando
Dejamos gruesito para despues hacer las ranuras del lader y volver a estirar
A dormir que es tarde....
Bueno, Sigamos....
Marcamos la planchuela con fibron
Le hacemos ranuras con disco de corte... (a falta de fresadora...)

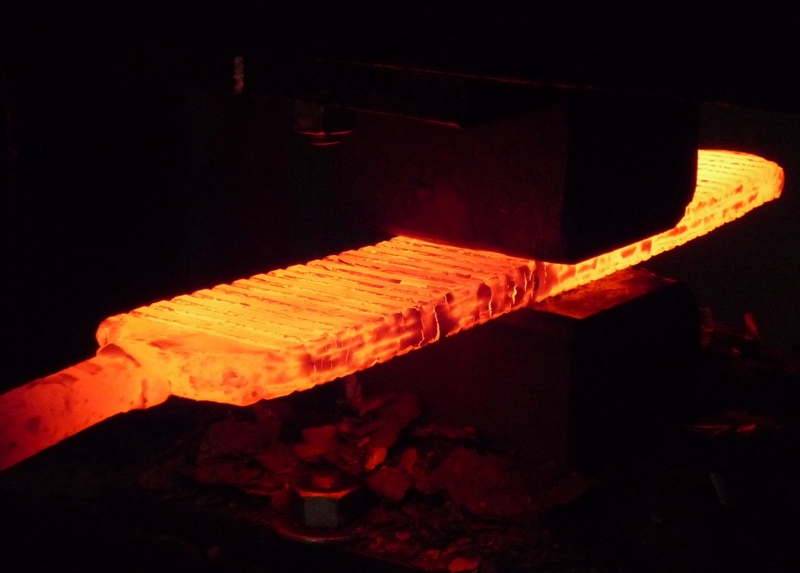

Prensamos
Listo el proceso del damasco y hoja recortada.
- V.I.P
- Fecha de Ingreso
- Feb 2010
- Ubicación
- Cap. Fed. zona norte
- Mensajes
- 771
- País
- Downloads
- 4
- Uploads
- 0
hay hay hay hermanos macanaa un lujo lo suyo!! algun dia ire a cebarles mate aunque sea!!
felicitaciones por los chichesss
y sigo expectante! - CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Desvaste grueso con piedra de copa
Rectificamos
Hoja rectificada
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Hacemos el desvaste grueso de los biseles con la biseladora
Continuamos los biseles con las poleas encoladas
Solo con grano grueso, despues termino los biseles con el cuchillo ya templado
- V.I.P
- Fecha de Ingreso
- Feb 2010
- Ubicación
- Cap. Fed. zona norte
- Mensajes
- 771
- País
- Downloads
- 4
- Uploads
- 0
no soy quien para andar diciendo esto.. PERO USEN GUANTES!!! en la biseladora sin guantes.. y atras de la utlima foto se ve al otro macana(no se cual es cual.. siempre le tiro y le pifio) sin guantes con la lijadora.
gente sus manos valen oro .. cuidenlas!! - CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Preparamos la hoja ahora que no esta templada para despues poder colocar la guarda
Colocamos la morzeta
Limamos los hombros y la espiga
Se lo damos al que sabe para que lo controle....Jajajaaj
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Templamos
Despues del revenido a la rectificadora devuelta
http://www.armasblancas.com.ar/foros/cuchillos-en-fase-de-diseno-o-proceso-fixed-blade-knives-works-progress/
26753-fighter-en-proceso-3.html
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Puliendo los biseles con polea encolada
Hoja lista para revelar
Metemos en percloruro
Listo para fosfatizar
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Iniciado por Puri
Cumple la funcion de un recocido, pero es mejor porque achica el grano del acero. - CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Calentamos el fosfatizante a 97º
Lo sacamos del fuego y metemos la hoja adentro
Quedo negrita!!!!!
Lijamos 1200, 1500 y 2000
rrancamos con la guarda..
Bueno, este sera un patron rejuntado..jaja, tenia un pedacito de damasco patron W que me sobro de otro cuchillo, y le agregue algunas chapitas de 15n20 y 1095.
Hacemos el paquete y lo caldeamos
Hacemos las ranuras del lader
Y a la prensa
De aca saldra la guarda
Marcamos con un punto donde iran los agujeros
Agujereamos
Con lima redonda unimos los agujeros y con una plana vamos ajustando
Le ponemos la prensita para las guardas y vemos como quedo asentada
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Un par de fotos mas de la guarda asentada
Le damos la forma con un disco de desvaste
Terminamos de darle el formato con la lijadora
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Ahora mas fino con polea encolada
Rectificamos la parte de atras donde luego ira asentado el cabo (el frente ya se habia rectificado antes de terminar de asentar la guarda)
Lijamos el frente de la guarda
Revelamos en precloruro
Última edición por Claudio-cas; 07-04-2011 a las 11:04 AM
- CKF-ARB Supporter
- Fecha de Ingreso
- Jul 2009
- Ubicación
- Villa Ballester. Prov de Buenos Aires
- Mensajes
- 1,527
- País
- Downloads
- 9
- Uploads
- 0
Despues del fosfatizado
- CKF-ARB Supporter
- Fecha de Ingreso
- Feb 2008
- Ubicación
- Posadas-Misiones
- Mensajes
- 1,734
- País
- Downloads
- 5
- Uploads
- 0
che no hay palabras, todo es excelente, muy buen trabajo, sorprendente. Mis felicitaciones.
Pa los amigos la mano, pa los otros el cuchillo.
