paso a paso de chimenea





Manual de construcción de Chimenea en un rincon. Estufa de ladrillos de obra con medio punto. Chimenea eficiente con ducto de aire por convección
line decor

line decor







Paso a paso Construcción de una estufa en obra
El siguiente proyecto cuenta como realizar una estufa economica de ladrillos de campo, el modelo esta inspirado en al estufa de campaña, pero realizada sin ladrillos refractarios ni hormigones. Este tipo de estufas es agradable por contar con bajo presupuesto de construcción y la utilización de un medio punto sobre el hogar para sostener el ducto de humos reduce el gasto en hierros y hormigones.
Para aprovechar al máximo el calor, dado que la chimenea cuenta con poca masa pues apenas se utilizaran 150 ladrillos de campo, se le prevé de un ducto que atraviesa todo el piso de la estufa y es canalisado el aire caliente del piso del hogar hacia una habitación lindera por un caño de 110 mm por el cual circula aire caliente por efecto de convección, aunque puede agregarsele un pequeño ventilador para forzar la salida de aire caliente.-
Diseño y construccion de piso y boca de chimenea economica de ladrillos
En este rincon de la habitación reralizaremos la construcción de esta chimenea de ladrillos. Utilizaremos solamente cal hidratada, Pórtland, arena y ladrillos o adobes de barro cocido.-
chiemeaLa chimenea que construiremos es de tipo mediano y para utilizar la menor cantidad de espacio posible la haremos de 1 metro por 1.20 de frente y la boca del hogar será de 70 x 60
stovePrimeramente realizamos la base de las paredes directamente sobre el suelo para esto utilizaremos el ladrillos de testa en el frete y de canto en los lataerales.
Estas mismos ladrillos nos serviran tanto como paredes interiores del hogar y del exterior de la estufa. Estas paredes serán las que soportaran todo el peso de la chimenea
Con alluda de una regla de madera colocaremos un enrejado de ladrillo de canto para sostener el piso del hogar de modo que queden conductos bajo el piso.-
pisoPara asentar los adobe utilizarmemos una mezcla de arena que constara de 5 partes de arena 1 parte de cal hidratada y 1/2 parte de cemento Pórtland.-
La separación de los ladrillos que serviran para calentar el aire que circule por debajo de la estufa sera tal que nos permita apoyar de manera firme los ladrillos que serviran para el piso.-
El aire caliente circula por el serpentin y calienta el aire.
Similar al sitema de estufa rusa -
en esta parte procuraremos colocar los ladrillos de piso lo mas planos posible con respecto a lo que sera el nivel del piso pero antes debemos limpiar bien la rebaba de los ladrillos que serviran de pilares de estos para que el ducto por debajo del piso sea lo mas amplio posible
Luego que relllenamos bien las juntas de los ladrillos con cuidado de que no caiga mucha mezcla al piso de lo que seré el ducto inferior del piso limpiamos con una esponja para dejar un acabado proligo. Este poroseso de terminación se llama bolseadas y se consigue frotando sobre las juntas de los abobes aun frescos en forma de círculos una polifon que pode ser de una vieja almoada o colchón
en la foto se puede apreciar el ducto que comunica con el serpentín del piso de la estufa y sere el que comunicara el aire que se caliente al pasar por el piso y el fondo de la chimenea la habitación lindera por medio de un tubo de 110 mm para aprovechar el calor que de otra manera se desperdiciaría hacia el suelo y las paredes del fondo de la estufa.-
Si vien el calor que ascienda por este ducto no es importante hasta que la masa de la estufa y en especial el piso alcanza una buena temperatura, casi dos horas lo bueno es que en por la noche luego de que se extinga el fuego este ducto continuara enviando aire caliente al dormitorio por la acumulación de calor en los ladrillos por casi tres horas.-
En este caso el piso de la estufa fue pensado para realizarlo con ladrillos de campos pero se pudiera utilizar una chapa del tipo barco o ladrillos refractarios o de prensa para conseguir un mejor acabado. En este caso nuestro deseo es conseguir un etilo rústico y de campo pues por esto utilizamos este sistema llamado bolsado y estos ladrilos
Al alzar el ducto de subida de calor debemos procurar que los ladrillos del fondo queden en falso para esto nos ayudemos con otro ladrillo colocando como se aprecia en forma de T para que al atizar el fuego o lanzar un leño considerable en peso no se nos dañe el ducto.- Con solo tener la precaución de acuñar el ladrillo de esta manera con otro ladrillo en forma de T sera suficiente.-

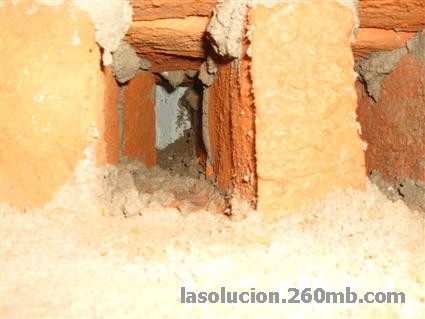

En una vista al interior del piso podemos apreciar como quedan el serpentín que alimenta al ducto que ira a la otra habitación, debemos procurar que este se lo mas prolijo posible para que no se obstruya.-
En el alzado de las paredes utilizaremos como al principio un ladrillo de campo para el frete y los que dan los puntos de refracion de 90 grados los alicataremos a la pared para conseguir mayor solides en la obra.-
Para conseguir la altura de boca ideal con respecto a lo que sera el tamaño de evacuación de humos izaremos 7 hiladas de ladrillos.-
procuraremos que ambas paredes queden a nivel.-

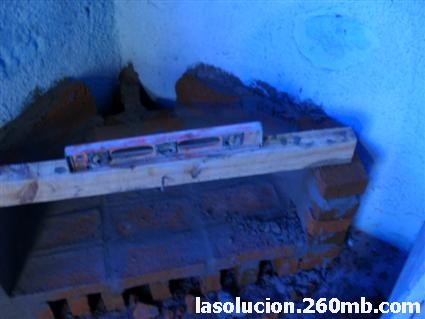

para esto no valemos de una regla de madera y un nivel de burbuja aunque pudiera usar una manguera de nivel o un laser. Como el piso de hormigón sobre el cual construiremos la estufa no esta a nivel no nos valeremos de medir la altura desde el piso a la ultima hilada, si el piso estuviera a nivel debiéramos levantar las 7 hiladas de ladrillos hasta una altura de 49 cm.-
a mediada que levatamos los laterales iremos elevande el fondo del hogar y lasparedes de refracion de calor
En este modelo preferimos alicatar de canto y a lo largo pero también pudiera ser una bonita opción alicatar los ladrillos a lo largo para ahorrar tiempo
a medida que vamos avanzando es conveniente ir bolsando las paredes con una esponja para adelantar el trabajo.-








Utilizaremos una tabla flexible y sin nudos para conseguir hacer la base del mediopunto En el vídeo podemos apreciar mejor como ajustar el arco con un hilo .- Es importante mojar la tabla con agua caliente para mejorar su flexibilidad
Construccion del molde delarco de la boca de la estufa
Rociando agua caliente sobre la madera conseguimos que esta sea mas flexible y así, de este modo, conseguir formar el arco del medio punto
al momento de iniciar la construcción del medio punto debemos procurar que las paredes que serviran de apoyos a este esten secas para evitar que el peso las abra
como no contamos con mucho tiempo utilizaremos tablas a los costados de loslaterales de la estufa para evitar que el peso del medio punto nos empuje las paredes.- Con cuidad iremos asentando los ladrillos unos con otros porocurando que queden bien pegados unos con otros.-
como clave de arco utilizamos una adoquín de granito que recolectáramos en la calle el cual es muy pesado pero dara un toque distinto al arco. Otra ventaja es que al ser de piedra y tener una masa importante 12 kilos acumulara calor aumentando la eficiencia de nuestra estufa justamente en la garganta de la chimenea.-
No nos desvelemos por dejar el medio punto en óptimas condiciones cuanto mas desprolijo nos quede mejor ira con el estilo rústico que queremos darle a esta chimenea
debemos procurar realizar el bolseado con cuidad en esta parte o se nos podría caer el medio punto en esta parte, pues el peso de la piedra es mucho y todo el peso del arco descansa sobre las paredes portante, pues la tabla solo nos sirve para mantener el arco mientras que colocamos la piedra clave que sera la que comprimir el arco hacia los laterales
En esta parte del proseso de construcción es importante dejar secar este arco para no pecharlo y volcarlo al suelo.-
