Latas completa recapitulación de Henry
Estas imágenes y la descripción a continuación de Henry mostrar las herramientas relativamente simples que se usan para hacer una aleta que envuelve todo el diámetro del tubo.
Gracias a Henry para enviar en estas fotos.
General
Después de leer muchos artículos de bricolaje solar de calentamiento de agua en la red he tratado de construir mi primer panel. Noté que la mayoría de los constructores utiliza el medio o parcialmente envolver método para dar forma al material de la aleta alrededor de la tubería de retorno. Cuando planeé el tercer panel se decidió a ir para envoltura completa, ya que sólo tiene más sentido ingeniería para envolver completamente de forma parcial. El resultado del proceso fue de gran importancia para mí que el proceso (no de pasos) en sí. No se molestó en buscar mejoras porque era un proyecto una vez apagado (eso espero). Para los constructores caseros del panel que están familiarizados con el método wrap medio sabe que la aleta de la formación puede llevarse a cabo en un proceso. El abrigo lleno sin embargo implica más pasos, a menos que uno construye un dispositivo que lo hace todo en una sola acción. Por desgracia yo no soy tan hábil así que por favor tengan paciencia conmigo a través de este proceso. Me dará la bienvenida y considerar todas las sugerencias para mejorarla. El material de aleta de aluminio es 1 mm tapajuntas del tejado, que viene en 600 papeles mm de ancho, cortados a su tamaño y pop remachadas juntas después de la terminación de la aleta y la configuración de los procesos de soldadura.
Paso 1 - Fotos 1,2,3

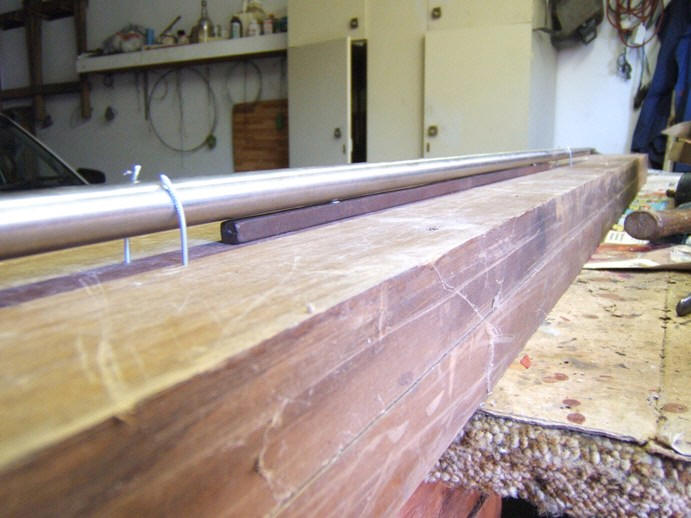

Más área de la aleta se requiere para llevar a cabo un abrigo lleno y con el fin de lograr esto aseguró un espaciador de acero de 6 mm por debajo de un cuadrado de ½ "varillas de acero inoxidable. Es aconsejable utilizar una varilla de acero en lugar de tubo de cobre. Todas las aletas tienen forma antes de proceder al siguiente paso.
Foto 1
Foto 2
Foto 3
Paso 2 - Foto 4
A continuación, el ½ "tubo de cobre se ha caído en la" U "en forma de curvatura de la aleta y se coloca en la plantilla y exprimido hasta la envoltura se haya completado. En este punto, las dos partes hacia arriba.
Foto 4
Paso 3 - Foto 5
Los dos extremos están ahora vestida de nuevo, y si es necesario, la plantilla puede ser inclinado hasta fin de asegurar una envoltura casi perfecto.
Foto 5
El resultado final es un ajuste ordenada alrededor de la tubería de cobre.
Algunas Fotos Adicionales
Aleta envoltura completa en comparación con aleta normal
Golpeando el surco profundo en el tubo.
Mis 2 centavos - tal vez valen menos:
- El método se pone pleno contacto con el tubo de cobre, lo que debería mejorar el rendimiento.
- Parece un poco de trabajo. Si uno se va a hacer una gran cantidad de aletas que utilizan este método, puede merecer la pena trabajar para que las herramientas de formación un poco más rápido y más duradero?
- Usted quiere tener cuidado de no envolver el aluminio hasta el momento en torno a que el aluminio toca en la parte inferior y evita que el fin de ser empujado a contacto pleno y firme con el tubo.
